INŠTALÁCIA
Inštalácia vložky FURANFLEX® sa zásadne líši od akýchkoľvek iných metód vložkovania. Tradičnými metódami inštalácia trvá niekoľko dní, pri použití technológie FURANFLEX® bude hotová za niekoľko hodín. Poskytuje riešenie pre vložkovacie práce, ktoré by nebolo možné vykonať inou metódou alebo ktoré by bolo možné vykonať iba zbúraním niektorých stien.
Dokončená vložka FURANFLEX® je zároveň odolnejšia a bezpečnejšia ako materiály bežných vložiek.
Iba personál vyškolení spoločnosťou Kompozitor Kft. ktorí vlastnia osvedčenie, môžu vykonávať vložkovacie práce a pri montáži možno použiť iba nástroje špeciálne navrhnuté a vyvinuté pre danú technológiu.
KROKY INŠTÁLÁCIE VLOŽKY FURANFLEX®
1. PRÍPRAVA NA VLOŽKOVANIE
-kontrola kamery
-odstránenie cudzích predmetov
-čistenie v prípade potreby
-naplnenie parného generátora (buď iónovou výmenou alebo destilovanou vodou)
-pripojenie generátora pary k plynovej fľaši
-zapnutie ohrevu generátora pary
Obrázok komína pred a po príprave na vložkovanie

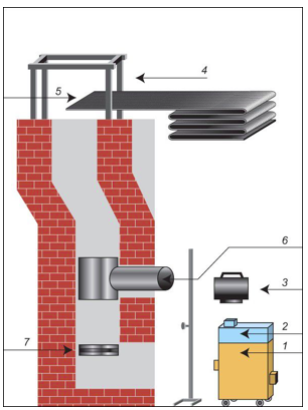

2. PRÍPRAVA VLOŽENIA
– vloženie T-kĺbu
– umiestnenie vložky (5) v blízkosti komína
– príprava strojov a nástrojov potrebných na inštaláciu
1. Generátor pary
2. Nádrž na vodu
3. Jednotka rýchleho fúkania
4. Horný stojan
5. Vložka
6. T-spoj
7. Kalibračný krúžok

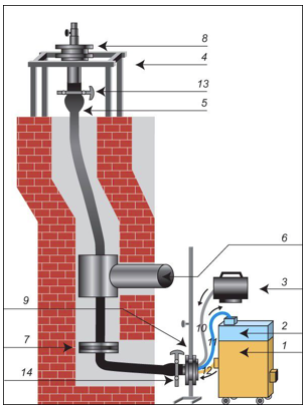

3. VLOŽENIE
vkladanie sa pri menších komínoch vykonáva zhora nadol, pri väčších zdola nahor pomocou navijaka
vložka prechádza cez T-spoj (6) a kalibračný krúžok (7)
upevnenie hláv adaptéra na stojany
pripojenie potrubia (10) rýchlofúkacej jednotky (3)
pripojenie potrubia (12) generátora pary (1)
pripojenie spätného vedenia kondenzovanej vody (11) k nádrži na vodu (2)
1. Generátor pary
2. Nádrž na vodu
3. Jednotka rýchleho fúkania
4. Horný stojan
5. Vložka
6. T-spoj
7. Kalibračný krúžok
8. Horná hlava adaptéra
9. Spodná hlava adaptéra
10. Rúrka prívodu vzduchu
11. Potrubie na odvod kondenzátu
12. Potrubie na prívod pary
13 – 14. Lanová svorka

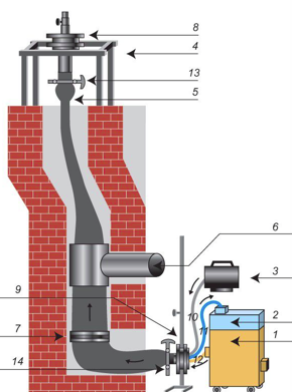

4. NAFÚKNUTIE VLOŽKY VZDUCHOM
horný ventil (8) zatvorený
skontrolujte všetky pripojenia
začnite nafukovanie pomocou rýchlofúkacej jednotky
1. Generátor pary
2. Nádrž na vodu
3. Jednotka rýchleho fúkania
4. Horný stojan
5. Vložka
6. T-spoj
7. Kalibračný krúžok
8. Horná hlava adaptéra
9. Spodná hlava adaptéra
10. Rúrka prívodu vzduchu
11. Potrubie na odvod kondenzátu
12. Potrubie na prívod pary
13 – 14. Lanová svorka
5. TVRDENIE PAROU
nastavte potrebný tlak na generátore pary (0,1 – 0,4 bar, pri väčšom priemere je potrebný nižší tlak)
fúkajte parou o teplote 105 – 110 °C
minimálne otvorenie horného ventilu (8)
sledujte priebeh procesu vytvrdzovania, zvyšujte tlak pary (maximálna hodnota je 0,4 bar)
pri vytvrdnutí uzavrite tlak pary, ochlaďte vložku (možno použiť rýchlofúkaciu jednotku)
1. Generátor pary
2. Nádrž na vodu
3. Jednotka rýchleho fúkania
4. Horný stojan
5. Vložka
6. T-spoj
7. Kalibračný krúžok
8. Horná hlava adaptéra
9. Spodná hlavu adaptéra
10. Rúrka prívodu vzduchu
11. Potrubie na odvod kondenzátu
12. Potrubie na prívod pary
13 – 14. Lanová svorka
6. FORMOVANIE KONCA VLOŽKY
odrežte nadbytočnú dĺžku trubice pod horným adaptérom
odrezanie vložky pod kalibračným krúžkom (7)
5. Vložka
6. T-spoj
7. Kalibračný krúžok
8. Horná hlava adaptéra
9. Spodná hlava adaptéra
10. Potrubie na prívod vzduchu
11. Potrubie na odvod kondenzátu
12. Rúrka prívodu pary
13 – 14. Lanová svorka
16. Píla

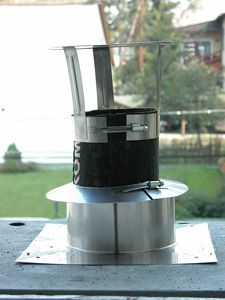

7. DOKONČOVACIE PRÁCE
nasadenie čistiaceho kusu (17) na kalibračný krúžok (7)
zatvorenie dvierok na sadze (18)
umiestnenie ochrany proti dažďu (19)
5. Vložka
6. T-spoj
7. Kalibračný krúžok
17. Kus na čistenie kondenzátu
18. Dvierka na sadze
19. Horný uzatvárací diel
Vyššie uvedené kroky procesu slúžia na demonštráciu technológie FURANFLEX® v zjednodušenej metóde.
